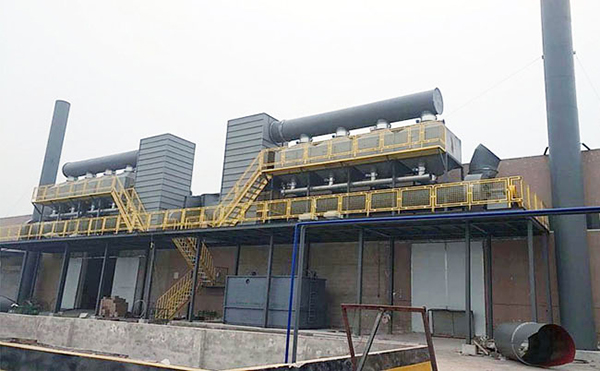

广州凹印废气处理工程

一、凹印废气简述：

凹版印刷简称凹印，是四大印刷方式其中的一种印刷方式。凹版印刷作为印刷工艺的一种，以其印制品墨层厚实，颜色鲜艳、饱和度高、印版耐印率高、印品质量稳定、印刷速度快等优点在印刷包装及图文出版领域内占据极其重要的地位。由于采用挥发型溶剂，车间内有害气体含量较高，对周边环境及工人健康损害较大。因此，必须运用凹印废气处理设备对凹印产生的废气进行收集并净化处理才能排放。

二、凹印有机废气处理工艺：

由于凹印产生的VOCs废气有着低浓度、大风量的特点，如将此工艺风直接导入RTO处理会消耗大量天然气，给企业带来沉重的成本负担。可通过转轮浓缩提高工艺气体中的VOCs浓度，以实现RTO废气焚烧炉自维持运行，大幅降低了天然气消耗量。

凹印废气通过风机输送至蜂窝状转轮后，被转轮上的沸石吸附，从空气中分离出来。在解吸附区域，所吸附的VOCs用一路很小的热空气（约180至250℃）吹扫，从沸石上脱附下来，此时VOC浓度被浓缩5至30倍。后进入RTO废气焚烧炉。其原理是在高温下将废气中的有机物（VOCs)氧化成对应的二氧化碳和水，从而净化废气，并回收废气分解时所释放出来的热量，三室RTO废气分解效率达到99%以上，热回收效率达到95%以上。

VOCs经过760℃高温后，主要成分转化为CO2和H2O，不再产生危险废物。RTO产生的高温，一部分用于转轮脱附，另一部分余热通过换热器进行热回收，直接对凹印生产线烘箱进行预热（改造为两层双烘箱结构），显著提高了经济效益和环境效益。

三、凹印有机废气处理设备特点：

1、采用预热和蓄热交替切换技术，使之具有较高的换热效率，效率高达90-95％以上，节能性能显著。

2、采用燃烧机供热，可实现大、小功率运行比例调节功能，并具有预清扫、歇火保护、超温报警及自动切断燃料供应功能；运行安全、可靠、高效、耐用。

3、采用微机自动控制、多点温控，实现多种保护动作、运行安息检索、监控信息反馈，使系统安全、稳定、可靠地运行。

4、阀门采用气动传动机构，与电动传动机动相比较阀门切换更灵敏、更迅速。

5、通过焚烧系统处理后排放的气体中所含的浓度低：VOC＜120mg/Nm3、CO＜100mg/Nm3、NOx＜100mg/Nm3。
